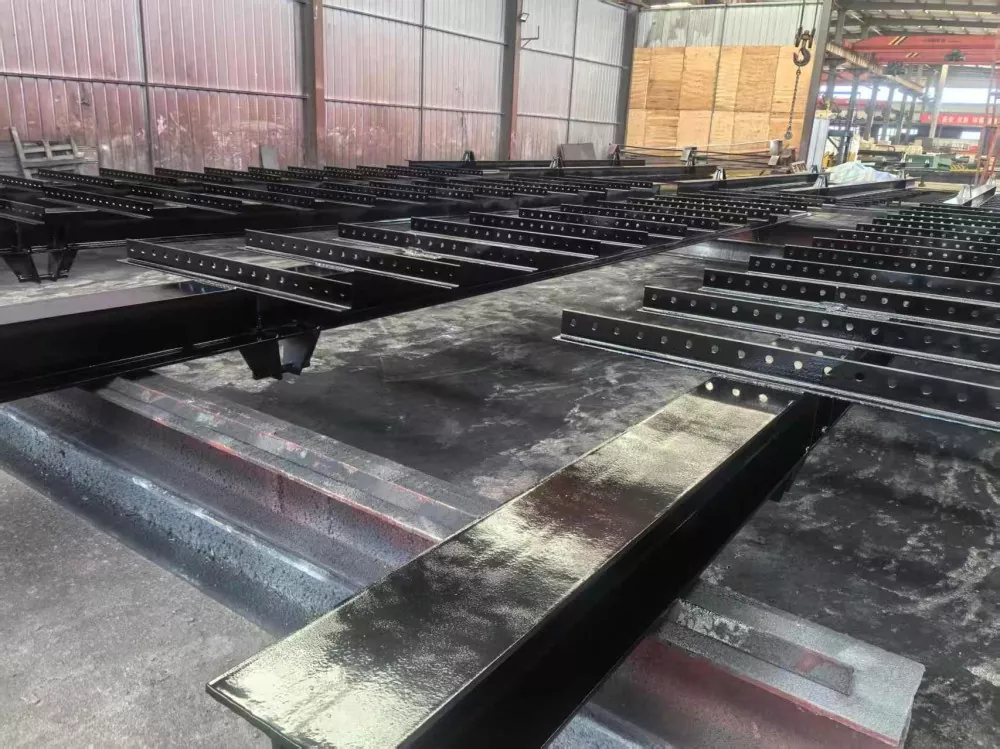

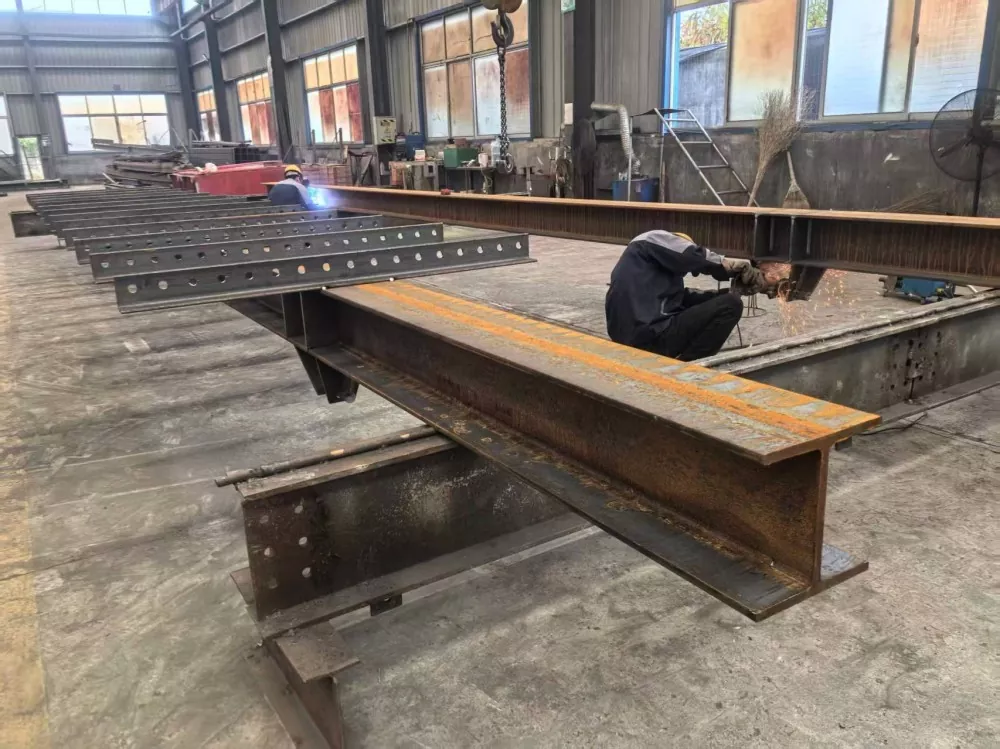

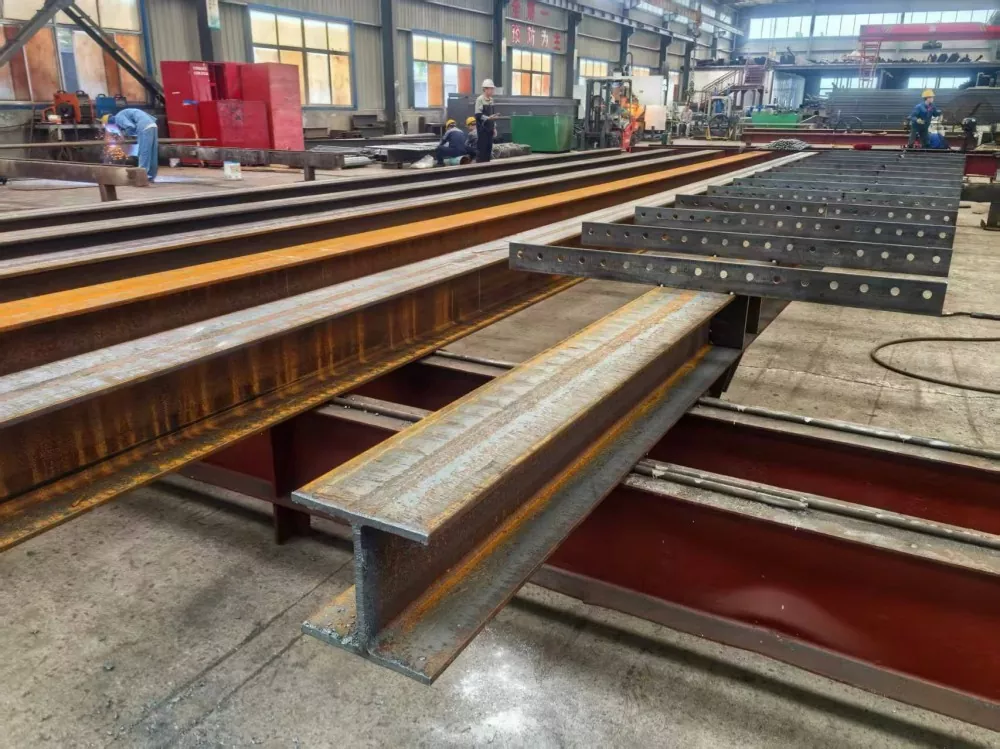

Alat mengangkat struktur keluli dihasilkan oleh Liweiyuan, pengeluar struktur keluli profesional di China. Kami menggunakan ketukangan yang indah dan bahan mentah yang berkualiti tinggi. Anda boleh membeli produk kami dengan keyakinan ketika kami menjual terus dari kilang.
1. Mengangkat Kapasiti Beban Alat
Berdasarkan berat komponen struktur keluli (5-50 tan), beban yang diberi nilai alat pengangkat ditentukan tidak kurang daripada 60 tan, dengan faktor keselamatan ≥ 3.5. Bahan yang digunakan ialah keluli aloi rendah Q355B dengan kekuatan hasil ≥ 345 MPa.
2. Borang Struktur

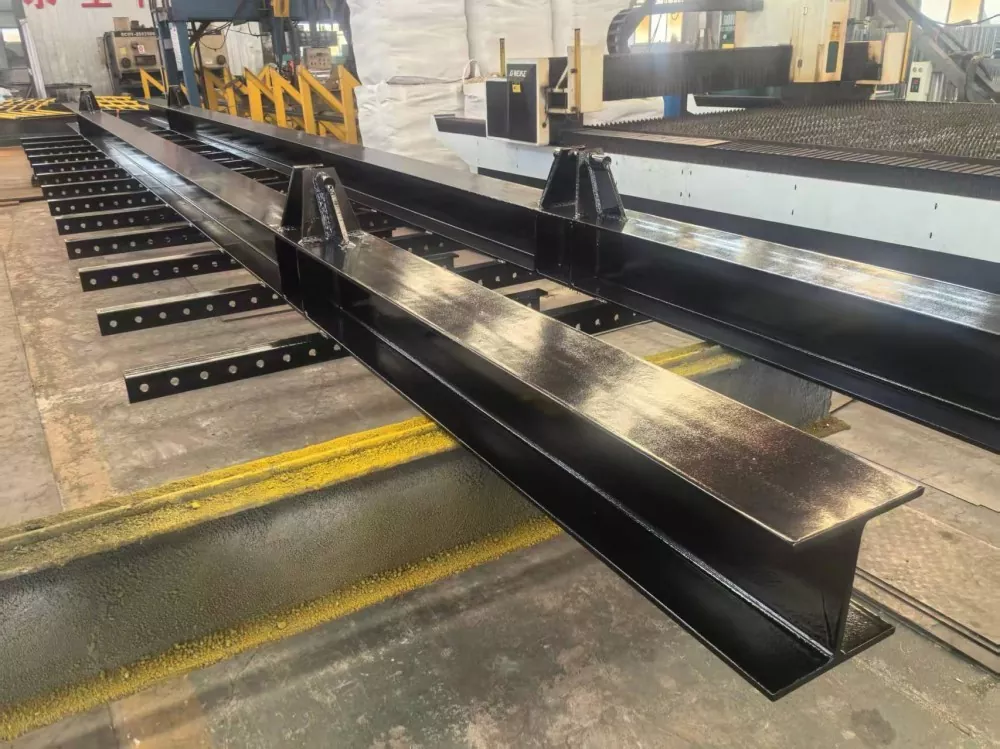

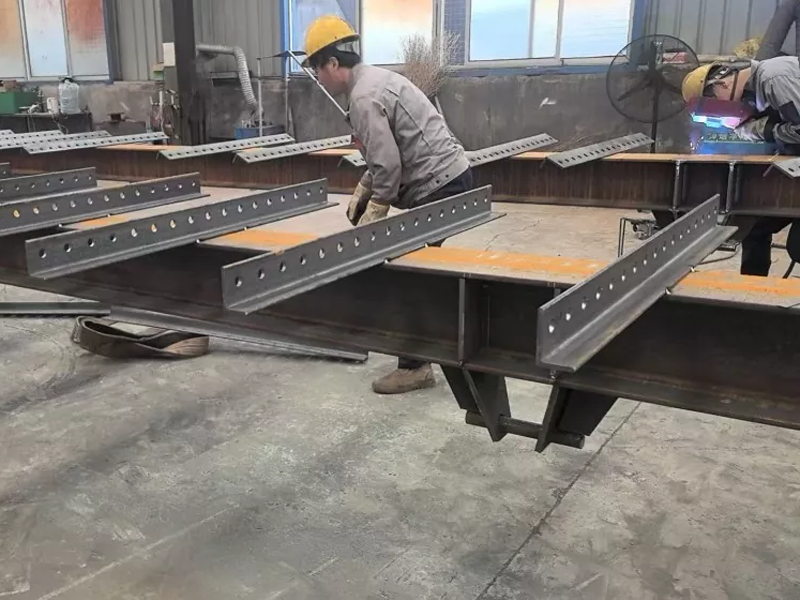

Struktur bingkai portal dua kali mengangkat digunakan, dengan panjang rasuk utama laras 11.5m. 80*80Q355B Sudut keluli digunakan pada alat mengangkat alat, dengan tulang rusuk mengukuhkan tebal 16mm ditambah pada nod.
3. Kaedah sambungan
Lugs mengangkat direka sebagai struktur plat dua kali ganda dengan aperture 50mm dan ketebalan 20mm. Kimpalan penembusan penuh digunakan untuk rasuk (gred kimpalan 2), dengan ketinggian kaki kimpalan ≥ 12mm.
1. Spesifikasi bahan utama
○ Crossbeam: H300 × 200 × 8 × 12 keluli
○ Alat Gantung Node: 80*80 Q355b Sudut Keluli
○ Mengangkat lug: potong laser dari plat keluli Q355B tebal 20mm
2. Teknologi Pemprosesan
○ Pemotongan: Pemotongan laser CNC, potong kekasaran permukaan RA ≤ 25μm
○ Kimpalan: Kimpalan pelindung gas CO₂, dawai kimpalan ER50-6, pemeliharaan haba pasca kimpalan pada 200 ° C untuk melegakan tekanan
○ Rawatan haba: mengangkat lug menjalani rawatan pelindapkejutan dan pembakaran (kekerasan HB 200-230)
1. Mekanisme silang silang laras
· Sambungan teleskopik mengamalkan struktur bersarang dengan julat pelarasan 500mm. Ia dilengkapi dengan tiga set lubang pin mencari (diameter 16mm) dan dilengkapi dengan 45# pin mencari keluli (dengan pin anti-drop).
· Permukaan sentuhan gelongsor dilincirkan dengan minyak, dan pelepasan dikawal dalam 0.5-1mm.
2. Mengangkat perhimpunan lug
· Jarak 80mm antara plat lug, bearing roller jarum φ55mm terbina dalam (model NA4911), tempat duduk dan gangguan yang sesuai (H7/R6)
· Pin diperbuat daripada 40crnimoa, diameter 50mm, bersalut krom (ketebalan 0.05mm)
3. Kaki sokongan bukan slip
· Plat sokongan segi empat tepat 200 × 200 × 20mm dipasang di bahagian bawah, dengan gigi anti-slip digiling di permukaan (kedalaman gigi 2mm, jarak 5mm).
· Ketinggian kaki sokongan boleh disesuaikan dengan bolt pelarasan M42 (julat pelarasan ± 50mm).
1. Pemeriksaan kimpalan
Semua kimpalan utama menjalani ujian penembusan 100% (PT), dan T-bersama menjalani ujian ultrasonik 20% (UT), lulus tahap I.
Penyimpangan dimensi kaki kimpalan fillet ≤ ± 1.5mm, sisihan lurus ≤2mm/m.
2. Toleransi Dimensi
○ Beam sisihan panjang penuh: ± 3mm
○ Penyimpangan jarak titik mengangkat: ± 2mm
○ Keseluruhan menegak: ≤1.5mm/m
3. Ujian Prestasi
○ Ujian beban yang dinilai: Beban statik sebanyak 1.25 kali beban yang diberi nilai selama 1 jam, ubah bentuk kekal ≤0.1%.
○ Ujian Beban Dinamik: Beban kitaran sebanyak 1.1 kali beban yang diberi nilai selama 50 saat. 0 kali (kekerapan 0.5Hz)
1. Peranti perlindungan beban (Model XZ-100, ketepatan ± 2%) dipasang, secara automatik mematikan litar mengangkat jika beban melebihi 10%.
2. Sistem Penggera Bunyi dan Cahaya (Voltan Operasi DC24V) dipasang, membunyikan penggera apabila preload bolt jatuh sebanyak 15%.
3. Semua bahagian bergerak yang terdedah dilengkapi dengan mesh pelindung (saiz mesh ≤ 20mm), ditenun dengan dawai keluli yang ditarik φ4mm.
1. Pemeriksaan bahan mentah → Pemotongan laser CNC → Pemesinan (penggilingan, penggerudian) → Kimpalan → rawatan haba pasca kimpalan → meluruskan → pemasangan → penggilap → rawatan permukaan (sandblasting ke gred SA2.5, primer zink yang kaya dengan zink 80 →
2. Mata Kawalan Proses Utama: Pemantauan ubah bentuk kimpalan (menggunakan penetapan tegar dan kaedah ubah bentuk terbalik), ujian tork preload bolt (mengikut spesifikasi GB/T 1231 mesti diikuti, dengan pekali tork yang dikawal dalam 0.11-0.15.
1. Menyediakan lukisan reka bentuk lengkap (termasuk model 3D CAD), jaminan bahan, dan laporan rawatan haba.
2. Laporan pemeriksaan pihak ketiga hendaklah termasuk: rekod ujian harta mekanikal, rajah ujian tidak merosakkan, dan laporan pemeriksaan dimensi.
3. Lampirkan manual pengguna dan penyelenggaraan (termasuk katalog bahagian, carta kitaran pelinciran, dan panduan penyelesaian masalah biasa).
1.
2. Berlabuh adalah dilarang sama sekali. Julat suhu operasi adalah -20 ° C hingga 60 ° C, dan kelajuan angin maksimum tidak melebihi 12 m/s.
3. Penyelenggaraan Biasa: Melaksanakan pemeriksaan komprehensif setiap 50 lif atau setiap tiga bulan, dan lakukan penentukuran beban setiap tahun.
Ix. Kualiti reka bentuk struktur keluli liweiyuan
Struktur keluli Liweiyuan adalah pengeluar utama pelbagai produk struktur keluli dan produk logam di China. Kami boleh menyesuaikan pelbagai penyelesaian produk logam dan menyediakan pelanggan dengan produk struktur keluli berkualiti tinggi dan produk logam. Kami boleh menyediakan pelanggan dengan bahan -bahan dan reka bentuk struktur keluli yang mematuhi piawaian kebangsaan dan serantau, termasuk dari Amerika Syarikat dan Eropah.
1. Apa yang berlaku jika masalah kualiti produk timbul?
Jika kami menerima maklum balas yang berkualiti, kami berjanji untuk bertindak balas dalam masa 24 jam dan menyediakan penyelesaian dalam masa 48 jam. Sekiranya isu ini adalah kesalahan kami, kami dapat menyediakan kerja semula percuma, reshipment dipercepatkan (kos penghantaran yang dilindungi oleh kami), atau pampasan mengikut kontrak, bergantung kepada keperluan pelanggan.
2. Bagaimana kita memastikan kualiti produk yang konsisten? Adakah kita mempunyai proses pemeriksaan kualiti yang komprehensif?
Syarikat kami adalah ISO9001-2016 yang disahkan dan melaksanakan tiga tahap pemeriksaan kualiti: komposisi keluli dan ujian kekuatan sebelum bahan mentah tiba; Personel QC menjalankan pemeriksaan dan merekodkan sepenuhnya setiap proses pengeluaran; dan data ujian diarkibkan sepenuhnya untuk akses mudah oleh pelanggan.
3. Adakah produk struktur keluli kami memenuhi piawaian kemasukan pasaran sasaran kami?
Alat mengangkat struktur keluli Liweiyuan kami adalah CE Certified (EN1090 Standard), memastikan pematuhan keselamatan EU, perlindungan alam sekitar, dan keperluan kecekapan tenaga. Laporan ujian lengkap disediakan.
4. Berapakah masa penghantaran?
Masa penghantaran bergantung kepada saiz dan bilangan bangunan. Umumnya, penghantaran adalah dalam masa 30 hari selepas menerima pembayaran. Penghantaran separa dibenarkan untuk pesanan besar.
5. Adakah anda menyediakan perkhidmatan pemasangan?
Kami akan memberikan anda lukisan dan manual pembinaan terperinci untuk membantu anda membina dan memasang langkah demi langkah.
