Platform untuk Turbin Angin Luar Pesisir Terapung

Platform berkualiti tinggi untuk turbin angin luar pesisir terapung daripada LWY Steel Structure adalah penyelesaian struktur keluli gred marin yang teguh yang direka bentuk untuk persekitaran operasi laut terbuka yang keras. Dibina dengan keluli tahan kakisan berkekuatan tinggi dan reka bentuk struktur hidrodinamik yang dioptimumkan, platform memberikan kestabilan yang sangat baik, rintangan angin dan gelombang serta prestasi anti-keletihan di bawah keadaan marin yang kompleks.

Mengintegrasikan teknologi tetulang anti-karat, anti-karat dan seismik, platform angin luar pesisir kami menyokong operasi jangka panjang turbin angin terapung yang stabil, menahan kesan arus laut dengan berkesan, getaran angin yang kuat dan hakisan air laut. Disesuaikan untuk projek tenaga boleh diperbaharui luar pesisir, platform keluli langsung kilang ini menampilkan keselamatan struktur yang tinggi, hayat perkhidmatan yang panjang dan spesifikasi struktur yang boleh disesuaikan, memenuhi piawaian pembinaan kuasa angin luar pesisir yang ketat dan kejuruteraan marin antarabangsa.

Spesifikasi Produk

Cabaran Persekitaran Marin

Kakisan Semburan Garam

Muatan garam atmosfera di zon luar pesisir dikelaskan C5-M, kategori kakisan paling teruk dalam ISO 9223. Keluli dicat biasa gagal dalam beberapa tahun; platform untuk turbin angin luar pesisir terapung memerlukan perlindungan berlapis dari awal.

Gelombang dan Pemuatan Keletihan

Struktur terapung tidak pernah berhenti bergerak. Beban kitaran daripada ombak, angin dan operasi turbin mencipta tekanan keletihan yang menuntut kualiti kimpalan dan reka bentuk terperinci yang jauh melebihi standard bangunan.

Kekangan Akses dan Penyelenggaraan

Mengecat semula platform 20km di luar pesisir diukur dalam hari kapal dan tingkap cuaca. Perlindungan kakisan yang digunakan di kilang mestilah perlindungan yang berkekalan.

Bahan dan Perlindungan Kakisan

Gred Keluli

platform untuk turbin angin luar pesisir terapung dibuat daripada Q355B/Q355D, S355, atau keluli struktur gred marin yang setara dengan ciri impak yang diperakui untuk perkhidmatan suhu rendah, mengikut spesifikasi projek.

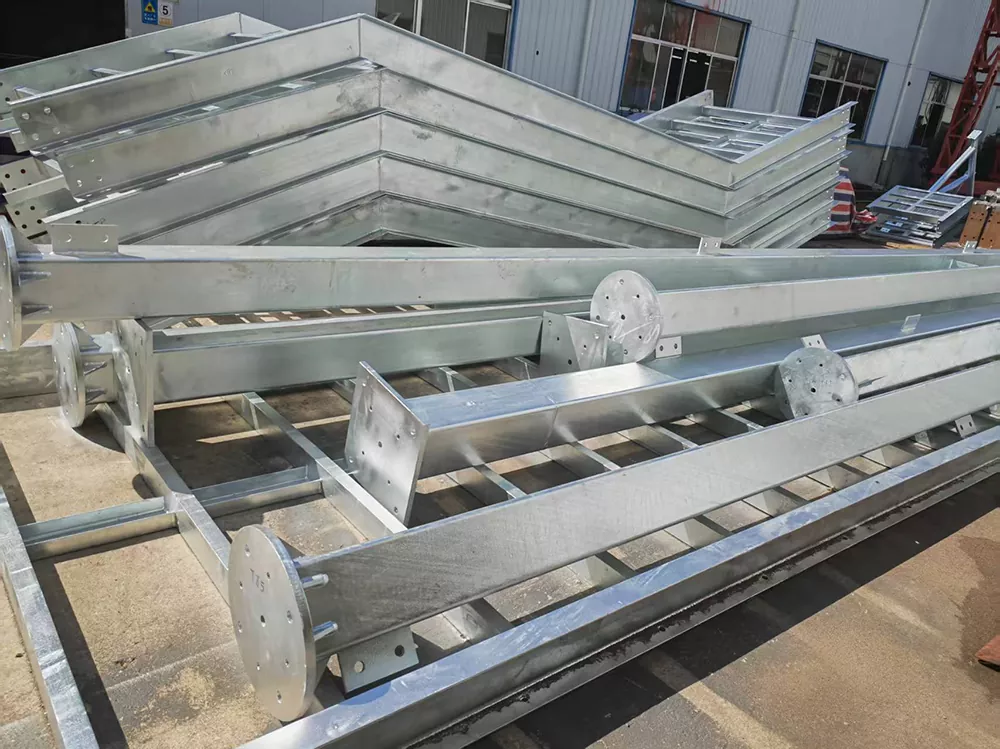

Galvanizing Hot-Dip

Platform dan laluan pejalan kaki yang lebih kecil adalah hot-dip galvanized mengikut ISO 1461 dengan ketebalan zink minimum 85 μm, memberikan dekad perlindungan tanpa penyelenggaraan dalam udara marin.

Sistem Salutan

Struktur primer yang besar menerima sistem salutan marin: primer yang kaya dengan zink, epoksi perantaraan, dan kemasan poliuretana atau polisiloksana, digunakan dengan semburan tanpa udara selepas letupan pukulan ke Sa 2.5.

Antara Muka Perlindungan Katodik

Komponen yang bersambung ke struktur terendam diperincikan untuk keserasian dengan anod korban dan sistem arus terkesan, termasuk anod boleh kimpal jika dinyatakan.

Kualiti Fabrikasi dan Kimpalan

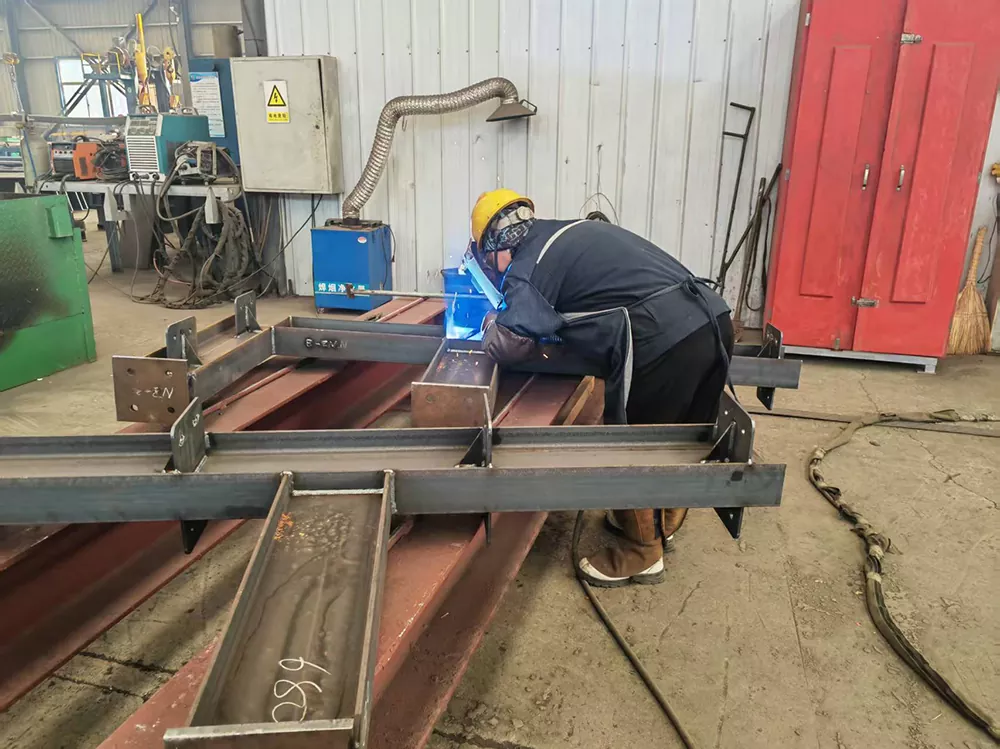

Kimpalan

Semua kimpalan dilaksanakan oleh pengimpal bertauliah kepada EN ISO 9606 atau AWS D1.1, dengan prosedur kimpalan yang layak sebelum pengeluaran.

Ujian Tidak Memusnahkan

Kimpalan punggung dalam anggota utama adalah 100% ultrasonik atau radiografi diperiksa; kimpalan fillet adalah zarah-magnet yang diperiksa berdasarkan persampelan yang dipersetujui dengan pelanggan.

Kawalan Dimensi

Jig fabrikasi dan lekapan semak memegang dimensi kritikal seperti jarak kumpulan bolt dan kerataan bebibir dalam toleransi yang ketat, jadi pemasangan luar pesisir berjalan bersama tanpa kerja semula lapangan.

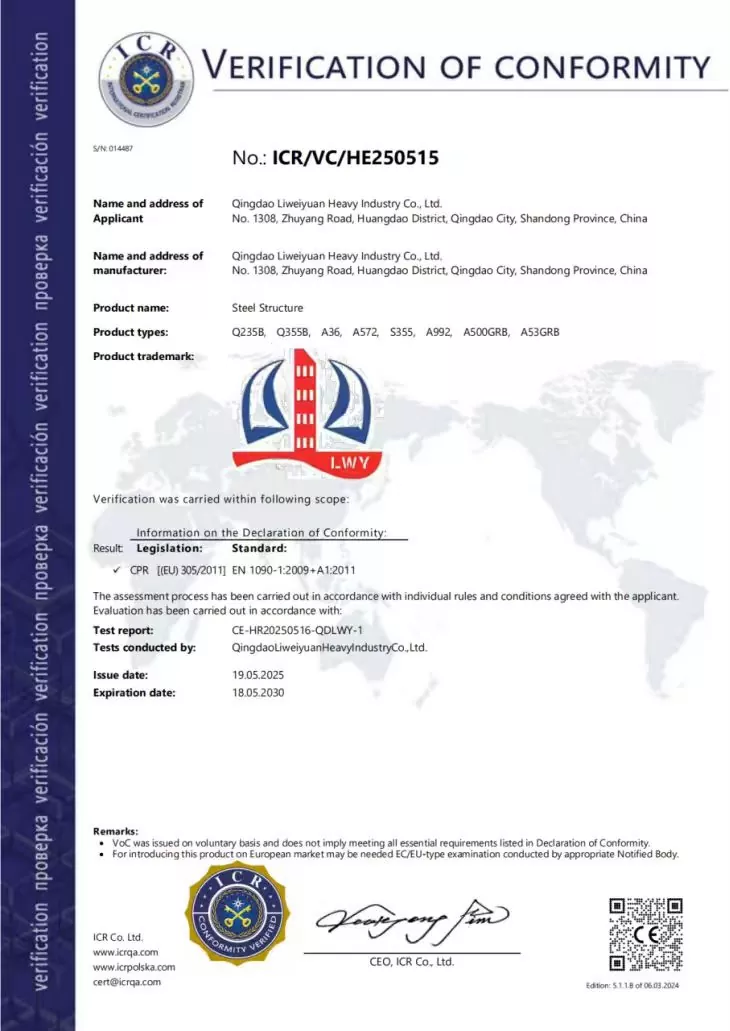

Pensijilan & Standard Kualiti

Aplikasi

LWY Steel Structure mengarang platform untuk turbin angin luar pesisir terapung dan komponen yang berkaitan untuk:

1. Servis turbin dan dek penyelenggaraan

2. Platform peralihan antara menara dan badan kapal terapung

3. Akses laluan pejalan kaki, pendaratan, dan perhimpunan pagar

4. Bingkai sokongan peralatan untuk tambatan dan sistem kawalan

5. Helideck dan struktur sokongan alas kren (atas permintaan)

Soalan Lazim

S1: Apakah gred keluli yang anda gunakan untuk platform untuk turbin angin luar pesisir terapung?

A1: Q355B/Q355D, S355 atau A572 yang setara dengan ciri impak suhu rendah yang diperakui, dipilih mengikut asas reka bentuk projek. Sijil bahan disediakan untuk setiap plat dan bahagian.

S2: Bagaimanakah perlindungan kakisan digunakan?

A2: Permukaan diletupkan ke Sa 2.5, kemudian disalut dengan sistem marin yang kaya dengan zink primer, perantaraan epoksi dan kemasan poliuretana, atau celup panas tergalvani kepada ISO 1461 untuk komponen yang lebih kecil. Jumlah ketebalan sistem biasanya melebihi 240 μm.

S3: Bolehkah anda memenuhi keperluan masyarakat kelas?

J3: Sistem fabrikasi dan QC kami sejajar dengan amalan DNV, ABS dan CCS, dan kami bekerja mengikut keperluan kimpalan dan NDT yang ditentukan oleh projek anda. Tinjauan pihak ketiga dialu-alukan pada mana-mana peringkat.

S4: Apakah kapasiti penghantaran anda untuk komponen luar pesisir?

A4: Platform untuk turbin angin luar pesisir terapung dihasilkan di kilang Qingdao kami, yang mempunyai kapasiti pemprosesan tahunan melebihi 20,000 tan komponen keluli, dan terletak 36km dari Pelabuhan Qingdao, kumpulan luar pesisir yang begitu besar dihantar dengan cekap melalui laut.

S5: Adakah anda membekalkan sokongan pemasangan?

J5: Kami menyediakan lukisan pemasangan, pelan angkat dan peta kimpalan, dan jurutera kami menyokong pemasangan luar pesisir melalui bimbingan jauh atau penyeliaan di tapak seperti yang diperlukan.
